Choisir une vanne papillon ne se résume pas à sélectionner un diamètre dans un catalogue. Derrière chaque application industrielle se cachent des contraintes de pression, de température, de nature du fluide et de configuration de réseau qui orientent radicalement le choix du bon modèle. Ce guide vous accompagne pas à pas dans cette sélection, depuis les paramètres de service jusqu'aux actionneurs, en passant par les matériaux, les systèmes d'étanchéité et les familles de vannes de sectionnement concurrentes.
Comment choisir une vanne papillon selon la pression et la température ?
Avant de sélectionner le bon dispositif de vanne papillon, vous devez définir précisément les conditions de service : pression nominale, température maximale et nature du fluide. Ces trois paramètres forment le socle de toute démarche de sélection rigoureuse.
La norme EN 593:2019 relative aux vannes papillons métalliques industrielles couvre des pressions nominales allant de PN 2,5 à PN 160, ainsi que les classes ASME 150 à 900, selon le type de construction et le matériau retenu. Ce référentiel européen constitue la base de dimensionnement pour la majorité des applications en robinetterie industrielle. Concrètement, une vanne destinée à un réseau d'eau froide basse pression n'obéit pas aux mêmes exigences qu'un équipement intégré dans un circuit vapeur haute pression.
Le degré d'excentration du disque joue un rôle déterminant dans la tenue en pression et l'étanchéité. Une vanne centrique convient aux applications courantes à faible pression. La simple et la double excentration améliorent progressivement la durée de vie du siège en réduisant le frottement à l'ouverture. La triple excentration, avec son siège métal sur métal, s'impose dans les conditions sévères : hautes pressions, températures élevées, fluides corrosifs. Les vannes à siège métal en acier inoxydable austénitique sont admissibles jusqu'à 538 °C en classe 150, avec un déclassement aux classes supérieures selon les prescriptions de la norme ASME B16.34-2017. Cette capacité de tenue thermique contraste nettement avec les sièges élastomères ou PTFE, qui voient leurs performances se dégrader au-delà de certains seuils de température.
La norme API 609 complète ce cadre en fixant les exigences de conception et de fonctionnement pour les vannes papillons à usage industriel, notamment en termes de face-à-face, de classes de pression et d'essais d'étanchéité. Croiser ces normes avec vos conditions de service réelles vous permet d'éviter les erreurs de spécification les plus coûteuses.
Matériaux et systèmes d'étanchéité : les critères pour résister en milieu agressif
Le choix des matériaux conditionne directement la durée de vie de la vanne et la fréquence des interventions de maintenance. En robinetterie industrielle, la combinaison corps/disque/siège doit être pensée comme un système cohérent, pas comme une somme de composants indépendants.
Pour le corps, la fonte GG (grise) convient aux applications standard eau, air et gaz non corrosifs. La fonte ductile GS offre une meilleure résistance mécanique pour les pressions plus élevées. L'acier carbone s'impose dans les applications pétrochimiques et vapeur, tandis que l'inox 316L et les aciers duplex répondent aux exigences des milieux corrosifs, acides ou chlorurés.
Le disque subit les contraintes hydrauliques et chimiques les plus intenses. Un disque en inox 316L couvre la majorité des applications industrielles courantes. Pour les milieux très agressifs (acides concentrés, chlorures à haute température), les alliages type Hastelloy ou les revêtements PTFE sur disque apportent une protection supplémentaire. Un revêtement époxy peut suffire pour les applications d'eau potable ou eaux usées légèrement corrosives.
Les sièges déterminent l'étanchéité et la compatibilité chimique. Selon les applications, il existe diverses options :
- EPDM : eau chaude, vapeur basse pression, acides dilués
- NBR : hydrocarbures, huiles, carburants
- PTFE : acides concentrés, solvants, applications alimentaires et pharmaceutiques (Normes FDA souvent disponible)
- Métal sur métal : haute température, haute pression, fluides abrasifs ou à haute pression différentielle
Les environnements ATEX imposent des contraintes supplémentaires sur les matériaux et les actionneurs, notamment en termes de continuité électrique et d'absence d'étincelles. Vérifiez la compatibilité de l'ensemble vanne/actionneur avec le classement de zone de votre installation.
Brides, wafer ou lug : quelle configuration s'adapte à votre réseau ?
La configuration de montage détermine la facilité d'installation, les possibilités de démontage et la compatibilité avec vos canalisations existantes. Trois grandes familles structurent l'offre en vannes papillon industrielles.
La configuration wafer (à oreilles de centrage) représente la solution la plus compacte et la plus économique. Le corps s'insère entre deux brides de la tuyauterie, maintenu par des axes traversants. Cette conception réduit le poids et les dimensions, ce qui en fait le choix privilégié pour les grands diamètres en réseau intérieur. Sa limite : elle ne permet pas la mise en bout de ligne, car le démontage nécessite d'intervenir des deux côtés simultanément.

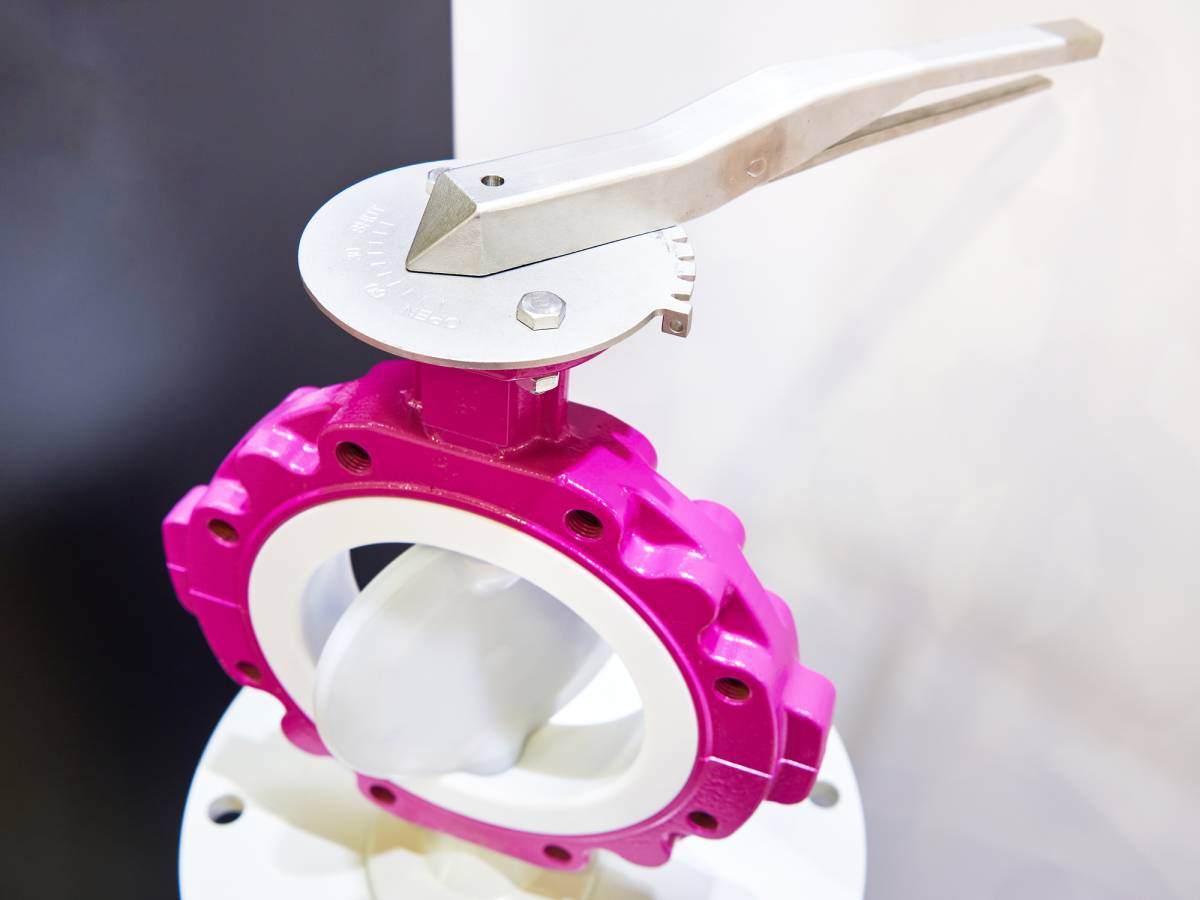

La configuration lug (à oreilles taraudées) résout cette contrainte. Les oreilles filetées offrent la possibilité de visser les boulons de chaque côté indépendamment, ce qui autorise le démontage unilatéral d'un tronçon de tuyauterie sans démonter l'ensemble du réseau. Cette flexibilité justifie son surcoût dans les installations où la maintenance doit rester rapide et localisée.
Le choix entre ces trois configurations dépend du DN disponible, de l'accessibilité sur site et des contraintes de maintenance prévisibles. Pour les réseaux neufs, la configuration wafer s'impose souvent par son rapport encombrement/coût. Pour les réseaux existants avec contraintes d'exploitation, le lug mérite une attention sérieuse.
Les différentes vannes de sectionnement ou d'arrêt
La vanne papillon n'est qu'une des familles disponibles pour le sectionnement industriel. Comprendre les alternatives vous aide à confirmer votre choix ou à identifier la solution mieux adaptée à votre application spécifique.
La vanne à boisseau sphérique fonctionne par rotation d'un quart de tour d'une sphère percée. Son étanchéité métal/métal ou PTFE garantit une coupure franche avec de très faibles pertes de charge en position ouverte. Elle excelle dans les applications gaz, hydrocarbures et fluides propres nécessitant une ouverture/fermeture rapide. Ses limites apparaissent aux grands diamètres, où son encombrement et son poids deviennent pénalisants.
La vanne à opercule repose pour sa part sur une course linéaire du clapet. Sa conception lui confère une bonne aptitude à la régulation du débit sur une partie de sa course. Elle s'utilise fréquemment dans les réseaux pétroliers. Sa perte de charge en position ouverte reste plus élevée que celle d'une vanne papillon.
La vanne papillon se distingue quant à elle par sa compacité, son faible coût aux grands diamètres et sa polyvalence d'applications. Son disque reste dans le flux en position ouverte, ce qui génère une légère perte de charge, mais son encombrement réduit compense largement cet inconvénient dans la majorité des installations industrielles.
La vanne guillotine répond enfin à des besoins spécifiques : fluides chargés, pâteux, pulvérulents ou contenant des solides en suspension. Sa lame coulissante sectionne le flux sans zone morte, ce qui évite les accumulations de matières. Elle s'impose dans les industries agroalimentaires, papetières et de traitement des eaux usées chargées.
Optimisez le contrôle du débit dans vos circuits de robinetterie
Une vanne papillon peut dépasser sa fonction première de sectionnement pour devenir un véritable organe de régulation, à condition d'associer le bon actionneur et les accessoires de commande adaptés.

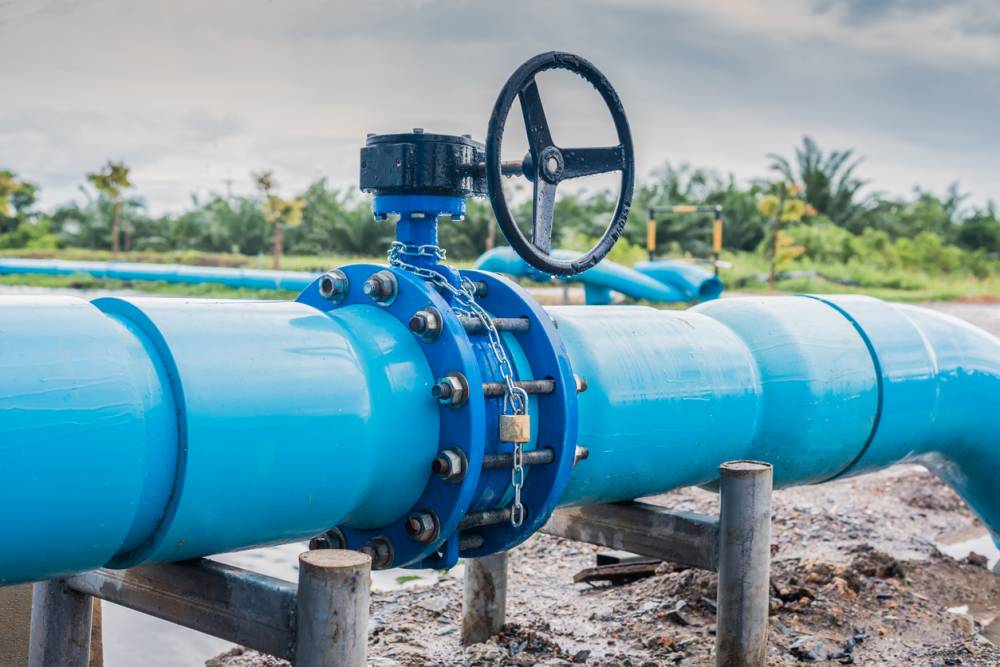

Les actionneurs manuels (levier pour les petits diamètres, réducteur à engrenages pour les grands DN) conviennent aux vannes à manœuvre peu fréquente ou aux emplacements facilement accessibles. Dès que la fréquence de manœuvre augmente ou que l'accès devient difficile, les actionneurs pneumatiques et électriques prennent le relais.
Un actionneur pneumatique à simple effet utilise l'air comprimé pour l'ouverture (ou la fermeture) et un ressort de rappel pour la position de sécurité. Le double effet mobilise l'air dans les deux sens, offrant une meilleure maîtrise de la vitesse de manœuvre. Ces systèmes s'intègrent dans les architectures de commande industrielles par des électrovannes pilotes.
Les actionneurs électriques permettent un positionnement précis du disque, avec retour de position par signal 4-20 mA. Associés à un positionneur, ils transforment la vanne papillon en organe de régulation à part entière. Les fins de course et les boîtiers de commande locaux complètent l'équipement pour les applications nécessitant une supervision ou une commande manuelle de secours.
Le dimensionnement de l'actionneur repose sur le calcul du coefficient de débit Kv (ou Cv en système impérial), qui caractérise la capacité de passage de la vanne en fonction de l'ouverture angulaire du disque. La courbe de débit présente un profil non linéaire que vous devez intégrer dans le calcul de régulation pour éviter les instabilités en boucle fermée. Un positionneur avec caractérisation de courbe aide à linéariser la réponse et à améliorer la précision du contrôle.
Quelle que soit la complexité de votre installation, la sélection d'une vanne papillon gagne à suivre une logique de spécification rigoureuse : conditions de service d'abord, matériaux ensuite, configuration de montage puis actionneur. Cette progression vous évite les redimensionnements coûteux et les défaillances prématurées. Pour toute application sortant des plages standard, rapprochez-vous d'un spécialiste en robinetterie industrielle capable de valider votre choix au regard des normes applicables et des contraintes propres à votre réseau.
Sources :
- EN 593:2019 — Industrial valves — Metallic butterfly valves — CEN (Comité Européen de Normalisation), 2019. https://standardsdevelopment.bsigroup.com/projects/2019-02447
- ASME B16.34-2017 – Valves — Flanged, Threaded, and Welding End — ASME, 2017. https://www.asme.org/codes-standards/find-codes-standards/b16-34-valves-flanged-threaded-welding-end
